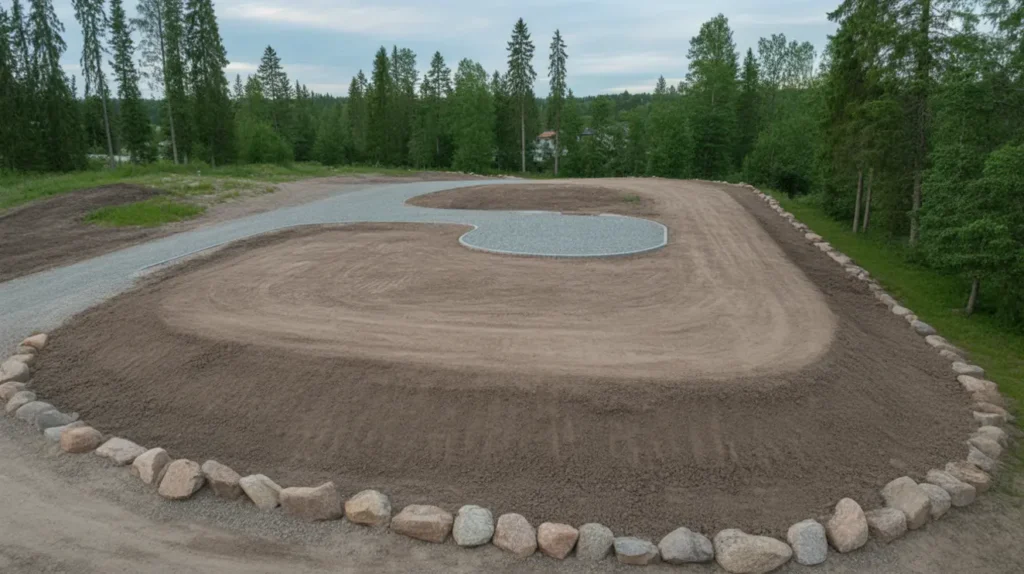

I Gustavsberg på Värmdö har vi slutfört en tomtplanering med höjdsättning, schakt och återfyllnad på en villatomt. Uppdraget omfattade att skapa en bärig gårdsplan för parkering och leveranser, formge gångstråk och förbereda ytor för gräs, samtidigt som dagvatten skulle ledas bort från huset. Tomten var kuperad med partier av berg i dagen och finkorniga jordar i svackor, vilket ställde krav på noggrann inmätning och anpassning av höjder.
Vi började med att mäta in befintliga nivåer och satte en lokal fixpunkt. Höjder och lutningar projekterades utifrån husets nollnivå, med ytlutningar 1:40 bort från fasad. Matjord schaktades av cirka 250 till 300 millimeter och sorterades för återanvändning på grönytor, övriga massor transporterades bort som blandmassor. I områden där berget låg grunt valde vi att terrassera och justera med krossmaterial i stället för sprängning. Dränering säkrades med en 110 millimeter dräneringsledning lagd med fall 1:200 till en stenkista fylld med makadam 16 till 32 millimeter och svept med geotextil N2.
Uppbyggnaden för körbara ytor gjordes med geotextil N3 som separationsskikt, därefter ett förstärkningslager av bergkross 0 till 90 millimeter i cirka 250 millimeter tjocklek, följt av bärlager kross 0 till 32 millimeter i cirka 150 millimeter. Slitlagret lämnades som stenmjöl 0 till 8 millimeter för att kunden senare ska kunna lägga marksten. Återfyllnad kring ledningsgrav och intill husgrunden utfördes med dränerande singel 8 till 16 millimeter närmast konstruktion och krossmaterial utanför. Komprimering utfördes i skikt om 150 millimeter med vibratorplatta och vält till minst 95 procent av Proctor. Bärigheten verifierades med lätt fallviktsmätning och höjder kontrollerades löpande med laser. Slänter formades till lutning cirka 1:3 och täcktes med återlagd matjord, grönytor fick 120 till 150 millimeter siktad matjord med avslutad finplanering.
Planerar du tomtplanering eller höjdsättning i Gustavsberg eller på övriga Värmdö, hör gärna av dig så berättar vi hur vi kan anpassa schakt och återfyllnad efter dina förutsättningar.
